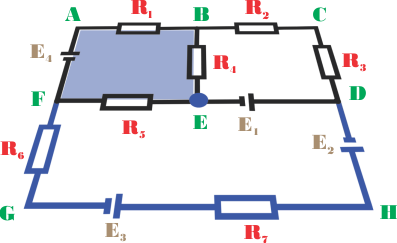

Circuito elétrico
Clique em qualquer área destacada da imagem para que você obtenha o conceito relacionado ao circuito. Qualquer região selecionada de azul terá um conceito.

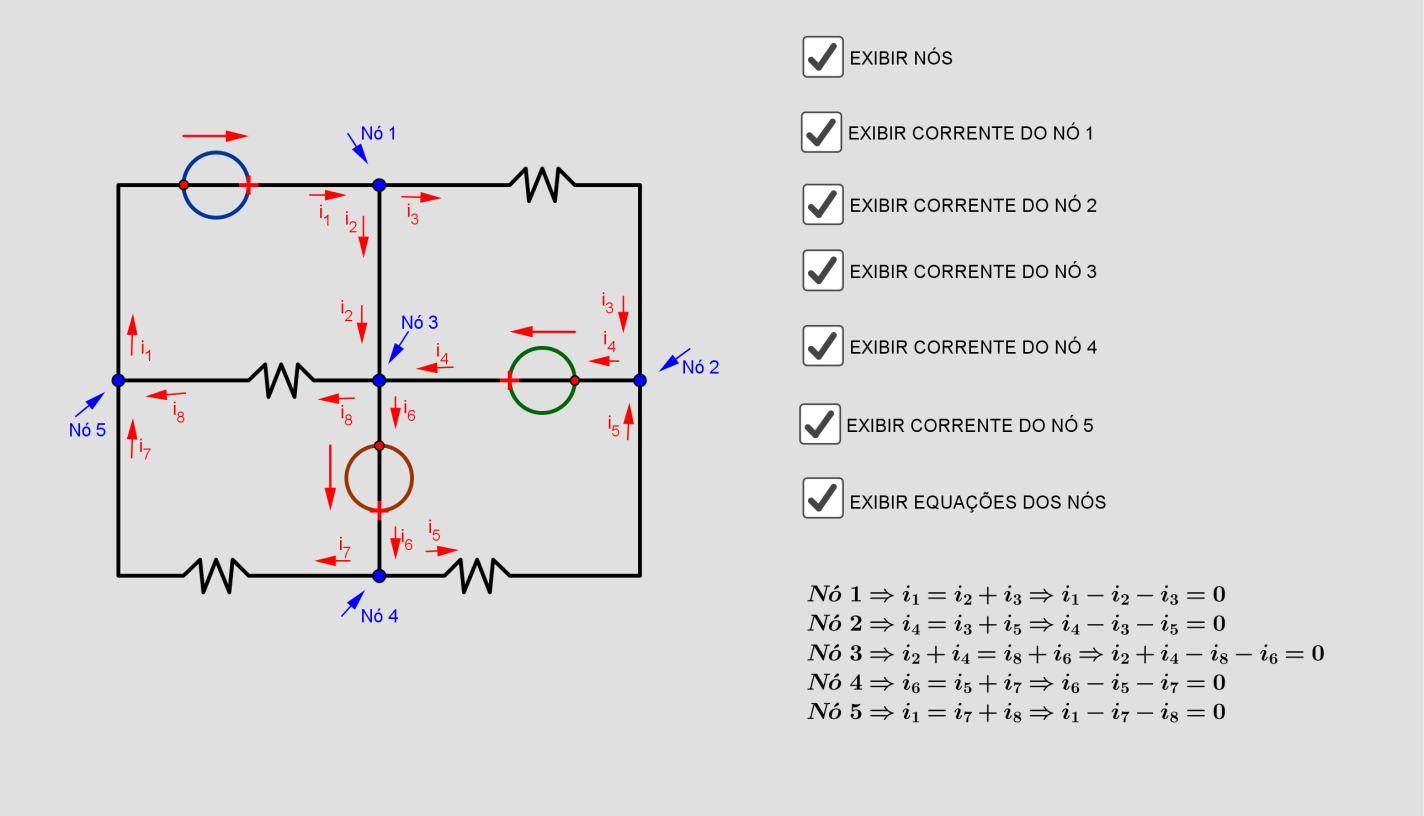

Lei dos nós
A lei dos nós é também denominada lei de Kirchhoff para correntes. Na lei dos nós, a soma das correntes elétricas que entram em determinado nó é igual à soma das correntes que saem dele. Isso é o mesmo que dizer: A soma das correntes em um nó é nula.
A soma algébrica das correntes em um nó é sempre igual a zero.
\(\sum_{i=1}^{n} i_i = 0\)
lei dos nós
Lei das malhas
A lei das malhas é também denominada lei de Kirchhoff para tensões. Nas lei das malha, a soma das tensões que elevam o potencial do circuito é igual à soma das tensões que causam a queda de potencial.
A soma algébrica das tensões em uma malha é zero.
\(\sum_{i=1}^{n} V_i = 0\)

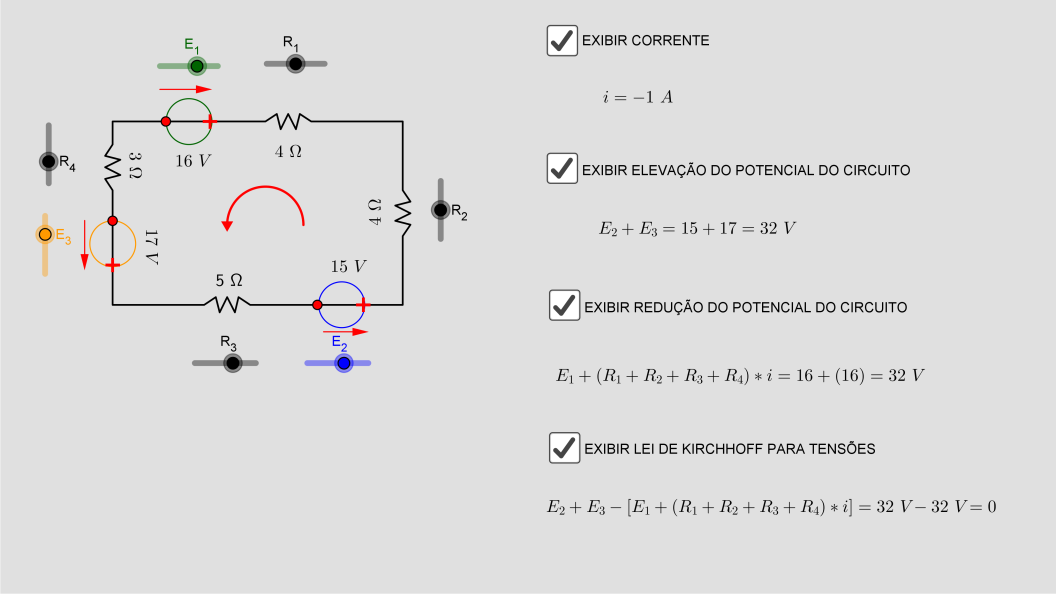

Malha de um circuito com corrente i no sentido anti-horário.
lei das malhas
observe o sentido da corrente

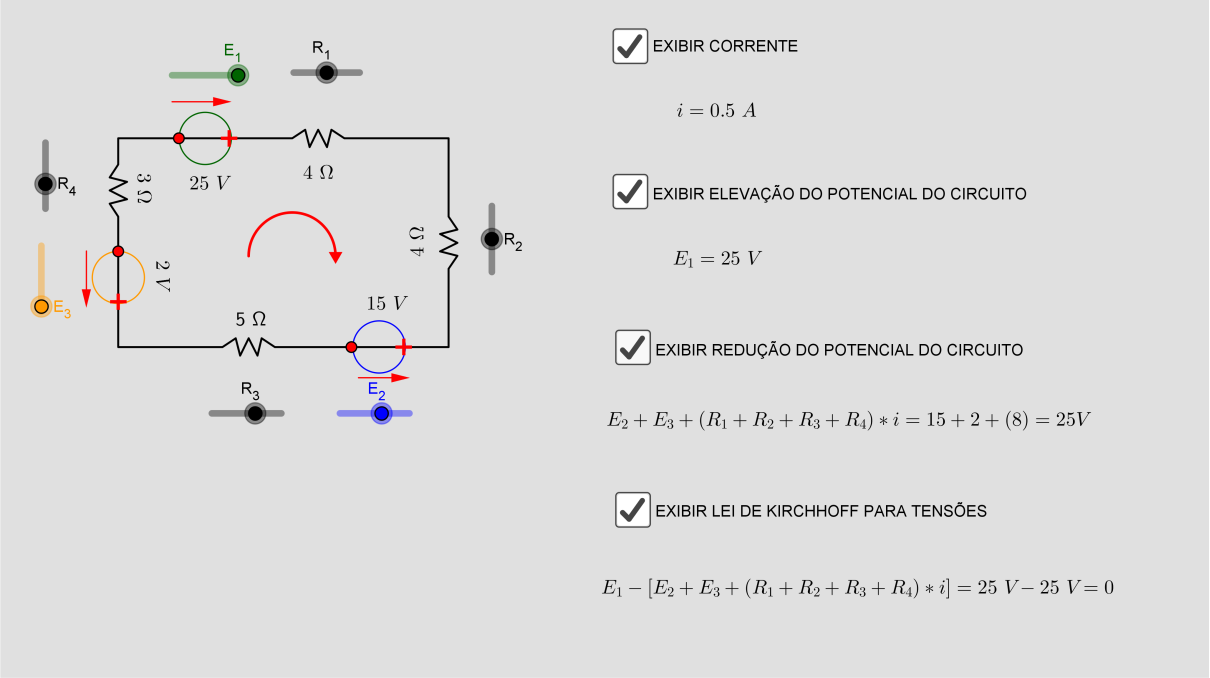

Malha de um circuito com corrente i no sentido horário.
lei das malhas
observe o sentido da corrente
